Simonswerk ZT-Flügelteil, VARIANT® V 0020/12,5mm, Flachkopf vernickelt, DIN-Richtung: Links-Rechts, Rollen Ø 15mm Nr. 500000019 / 5 010011 0 01507
Simonswerk ZT-Flügelteil, VARIANT® V 0020/12,5mm, Flachkopf vernickelt, DIN-Richtung: Links-Rechts, Rollen Ø 15mm Nr. 500000019 / 5 010011 0 01507
 Produkt per E-Mail teilen Produktseite drucken
Lieferumfang

1x Variant Flügelteil V0020/12,5

Simonswerk

Simonswerk ZT-Flügelteil, VARIANT® V 0020/12,5mm, Flachkopf vernickelt, DIN-Richtung: Links-Rechts, Rollen Ø 15mm Nr. 500000019 / 5 010011 0 01507Artikelnummer: 740047

Artikelnummer
740047
EAN
4015471039370
Marke
Simonswerk
Herstellerreferenz
500000019
Produkttyp
Flügelteil
Produkttyp (Hersteller)
Flügelteil
Ausführung
mit nach unten versetzten Zapfen; für 2-teiliges Band
Falzausführung
gefälzt
Türwerkstoff
Holz
Stiftsicherung
ohne Stiftsicherung
DIN-Richtung
DIN Links-Rechts
Material
Stahl
Farbe
silber
Oberfläche
vernickelt
Korrosionsbeständigkeit
Klasse 3
Befestigungsart
zum Eindrehen
Einsatzbereich
Wohnraumtür
kombinierbar mit
V 3200 WF; V 8100 WF; V 8100 WF GA; V 8100 WF HV Stop; V 8100 WF U; V 8100/18 WF; V 3400 WF; V 3400 WF HV Stop
Tragkraft
40 kg
Kopfausbildung
Flachkopf
Durchmesser Bandrolle
15 mm
Länge Bandrolle
39,5 mm
Stiftdurchmesser
10 mm
Zapfendurchmesser
8 mm
Zapfenlänge
50 mm
Zapfenversatz
5 mm
Produktbeschreibung

Simonswerk - Variant Flügelteil V0020/12,5

Produktdetails
  • Flügelteil mit 5 mm nach unten versetztem Zapfen zum Absenken der Tür um 5 mm
  • Belastungswert: 40,0 kg
  • Rollendurchmesser: 15,0 mm
  • Stiftdurchmesser: 10,0 mm
Bilder / Grafiken

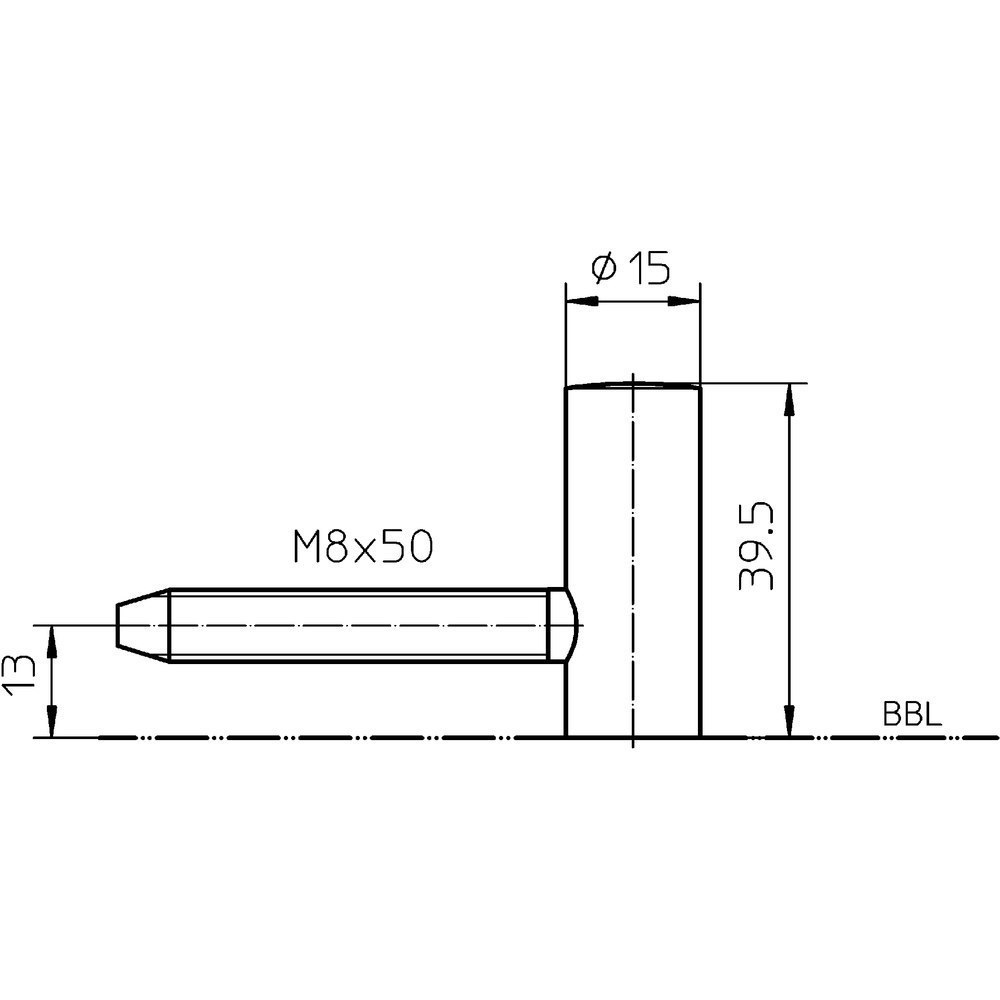

Technische Zeichnung
Technische Zeichnung
